雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

站***

一、硬件环境搭建
主控 PLC：欧姆龙 NJ501-1500
雷赛 R3 系列扩展模块：
适配器(耦合器)：R3EC*2(一个老固件版本，一个新固件版本)
数字输入模块：R3-1600
数字输出模块：R3-0016-N
输入输出模块：R3-0808-N
串口模块：R3-RS02-485

二、演示内容
触发数字量输出模块 R3-0016-N 的第一个端口 TRUE，在硬件接线上将数字量输出模块R3-0016-N的第一个端口与数字量输入模块R3-1600的第一个端口相连，所以相应的数字量输入模块 R3-1600 也为 TRUE。

三、操作步骤介绍
3.1 导入描述文件

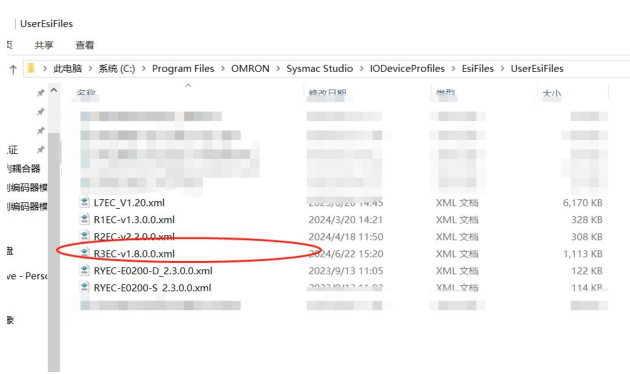

[1].如图 3-1-1 所示，打开描述文件下的路径：安装目录路径
\OMRON\SysmacStudio\IODeviceProfiles\EsiFiles\UserEsiFiles，放入 xml 后，关闭文件夹。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-1-1

3.2 新建项目

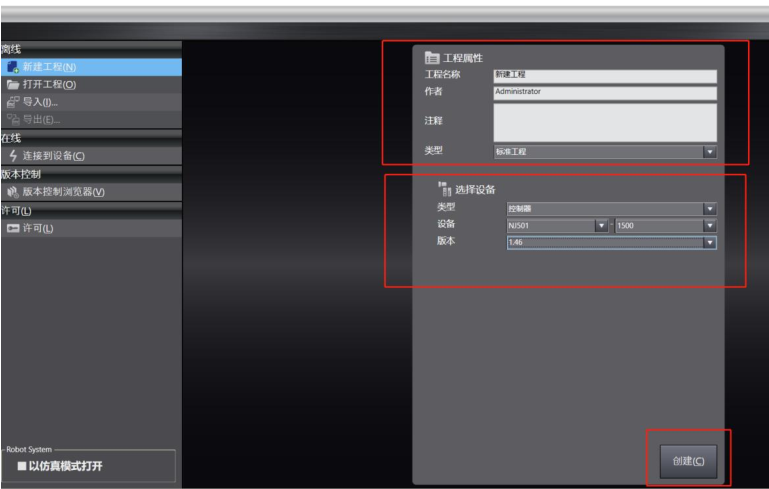

[1].如图 3-2-1，【新建工程】，【工程名称】自拟，【类型】控制器，【设备】NJ501-1500, 【版本】1.46（本次实验使用），单击创建。（以实际情况为准）

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-2-1

3.3 从站单元配置
3.3.1 手动添加从站配置

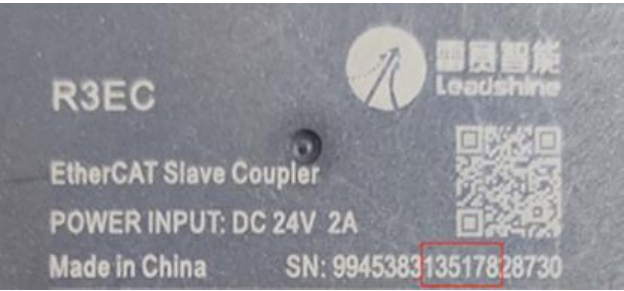

[1].鉴别 R3EC 的新旧版本，可检查 R3EC 耦合器丝印上的 SN 码，若红框内的数字大于大于 136005 的是新固件，小于这个 136005 的是之前的旧版固件。如下图3-3-1-1 图片的耦合器则为老固件。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-1-1

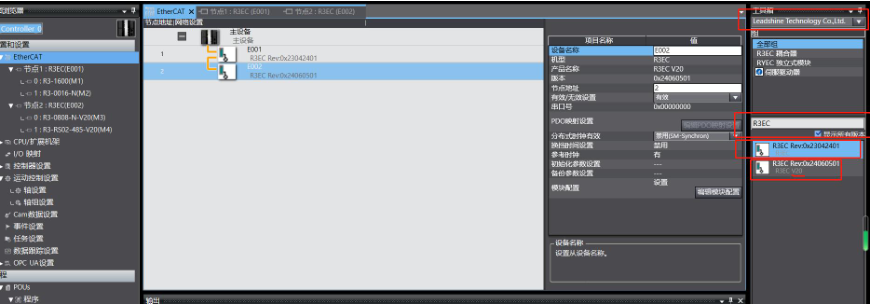

[2].由于 R3EC 现阶段有两个版本，因此在软件配置时会有所不同，如下图 3-3-1-2所示，在工具箱选择【Leadshine Technology Co.Ltd】，输入 R3EC 写勾选【显示所有版本】，旧版本为 R3EC （Rev:23042401），新版本为 R3EC （Rev:24060501，在工具栏的版本选择列表下有 V20 后缀即 R3EC V20）。如图节点 1 为旧固件版本R3EC 耦合器，节点 2 为新固件版本 R3EC 耦合器。
使用时软件的从站配置新旧版本需要和实际 R3EC 耦合器模块对应，否则无法正常使用。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-1-2

[3].配置从站，正确选择 R3EC 从站耦合器后，需要配置耦合器后的模块。

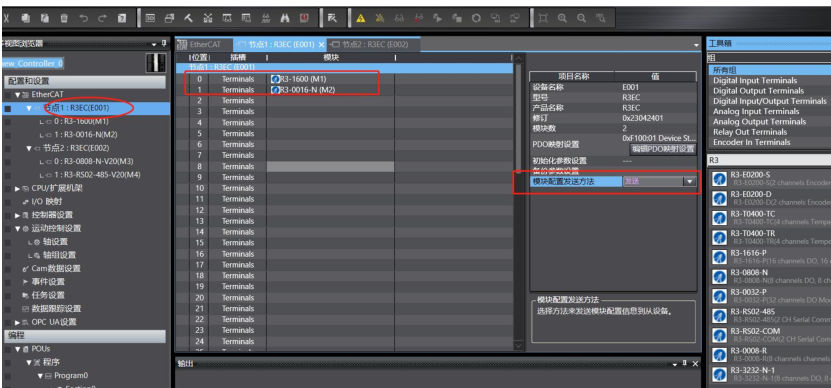

如下图 3-3-1-3 所示，左键双击【节点 1：R3EC】进入模块配置界面，旧版本固件的 R3EC（Rev:23042401）选择无-V20 后缀的模块，单击【 R3EC 】, 选择完成后，【模块配置发送方法】选择【发送】，否则无法正常使用。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图 3-3-1-3

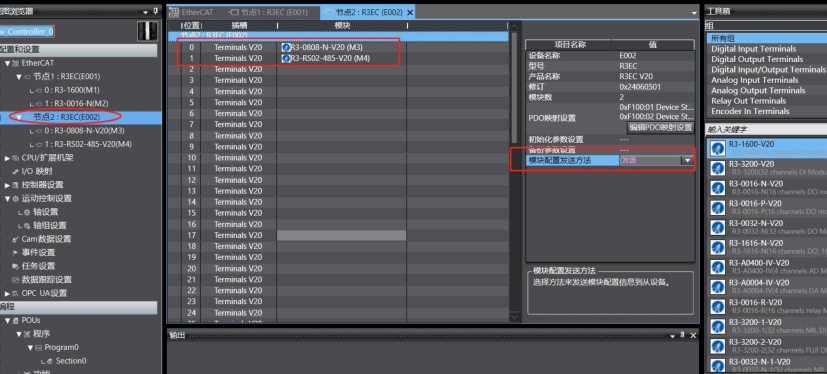

如下图 3-3-1-4 所示，左键双击【节点 2：R3EC】进入模块配置界面，新版本固件的 R3EC（Rev:24060501）选择带-V20 后缀的模块，单击【 R3EC 】, 选择完成后，【模块配置发送方法】选择【发送】，否则无法正常使用。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图 3-3-1-4

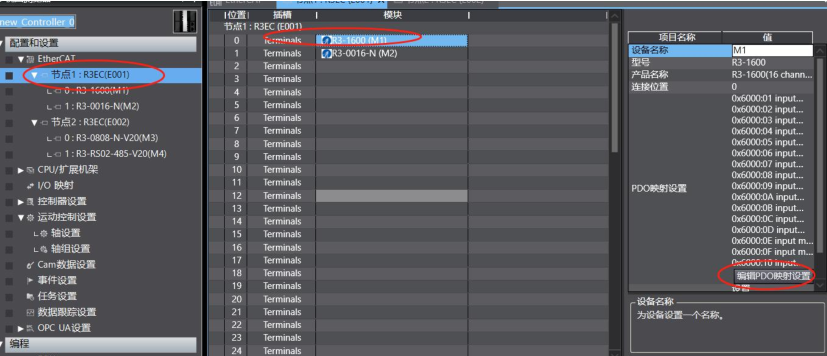

[4].选择使用的数据类型，如图 3-3-1-5，左键双击【R3EC】，左键单击选择【R3-1600】，左键单击【编辑 PDO 映射设置】进入设置页面。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-1-5

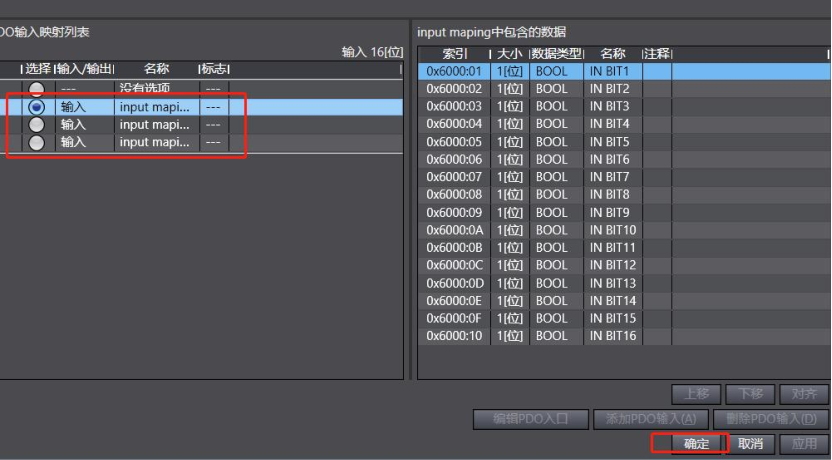

如图 3-3-1-6，可根据需要选择数据类型，可选择的数据类型有 BOOL、UINT、ARRAY[0..15]OF BOOL，选择完成后左键单击【确定】。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-1-6

3.3.2 自动扫描添加从站配置

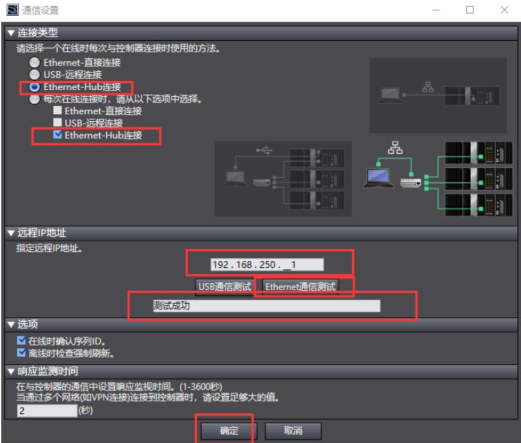

[1].连接控制器，如图 3-3-2-1，选择【Ethernet-Hub】连接，控制器默认 IP 为192.168.250.1,

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-2-1

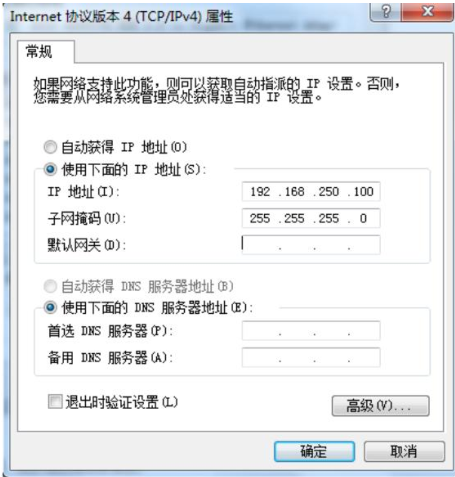

如图 3-3-2-2 设置电脑 IP 为 192.168.250.100（同一网段，最后一位数字不可相同），设置完成后，左键【EtherNet】通信测试，显示测试成功后，左键【确定】。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-2-2

[2].如图 3-3-2-3，左键单击连接，即可连接 PLC。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-2-3

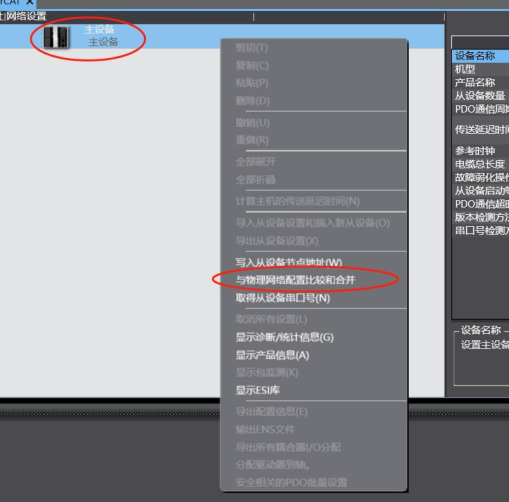

[3].如图 3-3-2-4，右键【主设备】，左键单击【与物理网络配置比较和合并】,

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-2-4

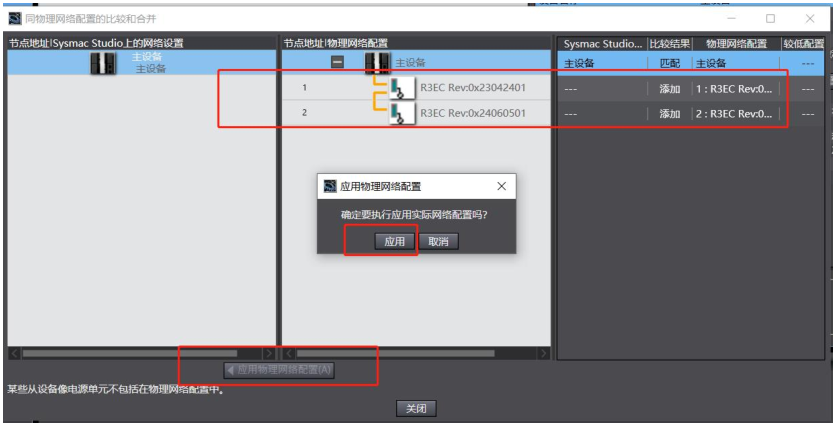

可见图 3-3-2-5 界面，左键单击【应用物理网络配置】，左键单击【应用】即可。若为新产品无从站站号，则扫描后还需设置站号（参照 3.6 章节）

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-3-2-5

3.4 创建变量编写程序

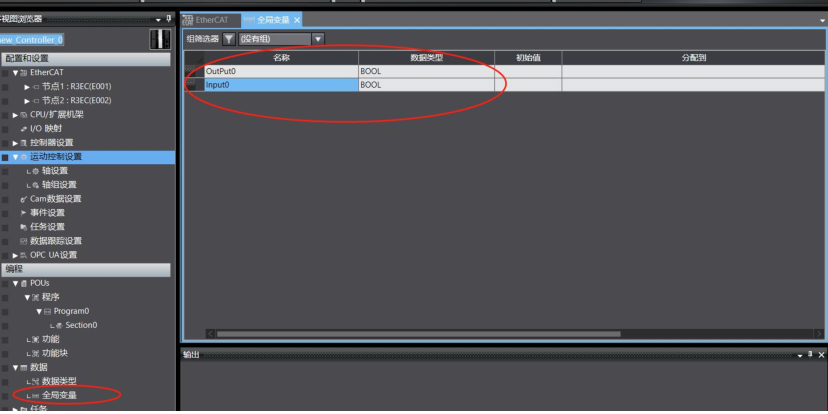

[1].如图 3-4-1，左键双击【全局变量】进入全局变量设置界面，创建两个布尔变量【Output0】及【Input0】。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-4-1

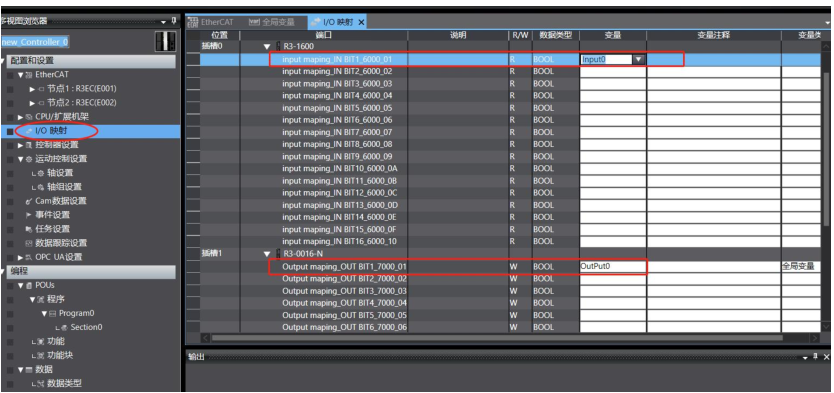

[2].左键双击【I/O 映射】页面，在对应输出端口、输入端口建立与变量（Output0、Intput0）的映射关系。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-4-2

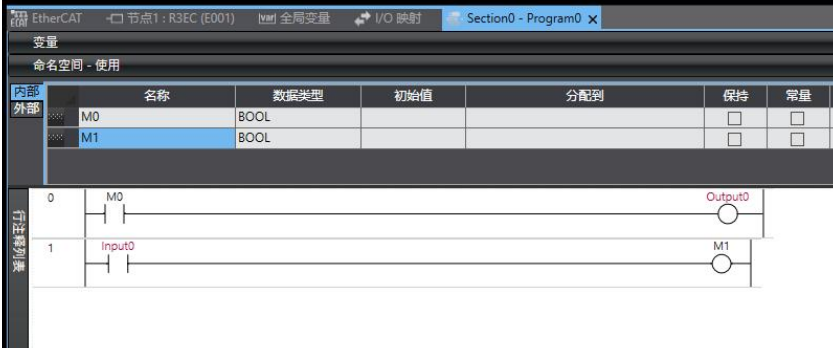

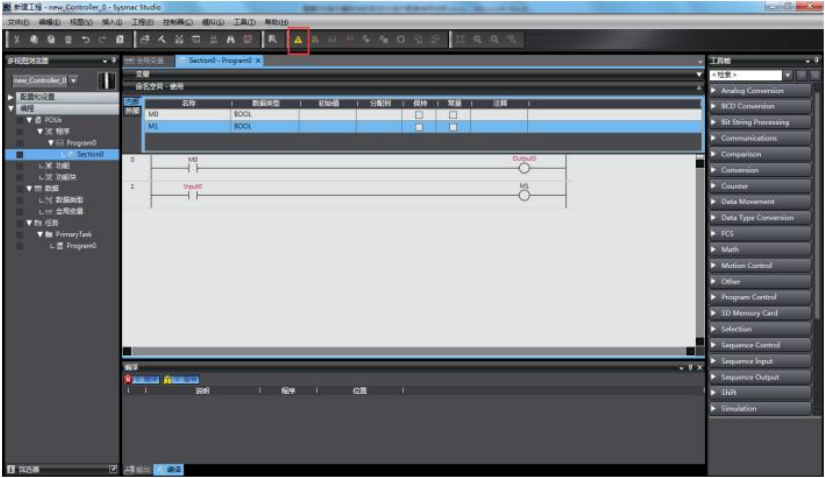

[3].如图 3-4-3 创建局部变量及编写程序。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-4-3

3.5 连接控制器

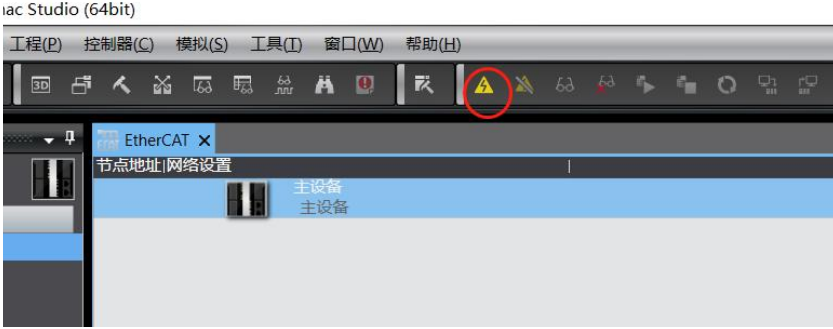

[1].左键单击如图 3-5-1 的连接按钮。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-5-1

3.6 设置从站站号

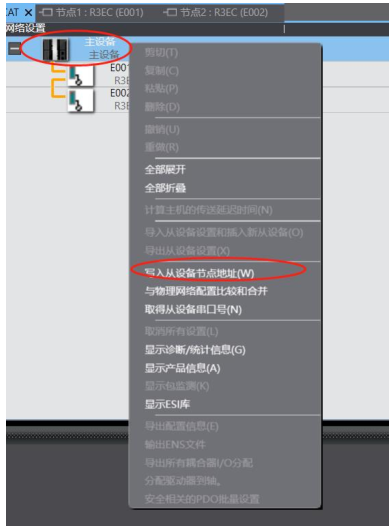

[1].右键【主设备】，左键单击【写入从设备节点地址】，进入从站站号设置界面。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-6-1

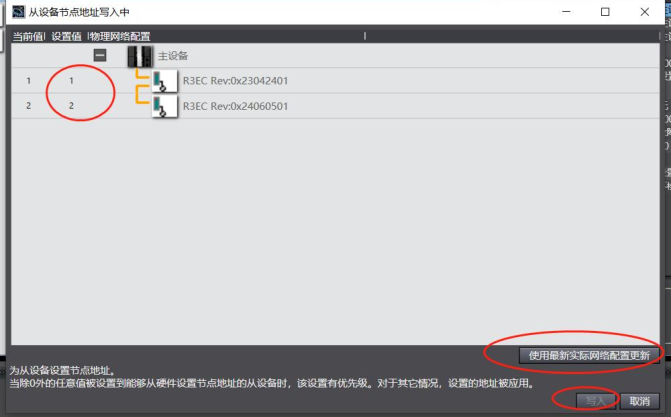

【设置值】设置为 1（站号 1）和 2（站号 2），左键单击【使用最新实际网络配置更新】，左键【写入】，断电重启完成设置。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图3-6-2

3.7 通过程序触发输出模块端口输出

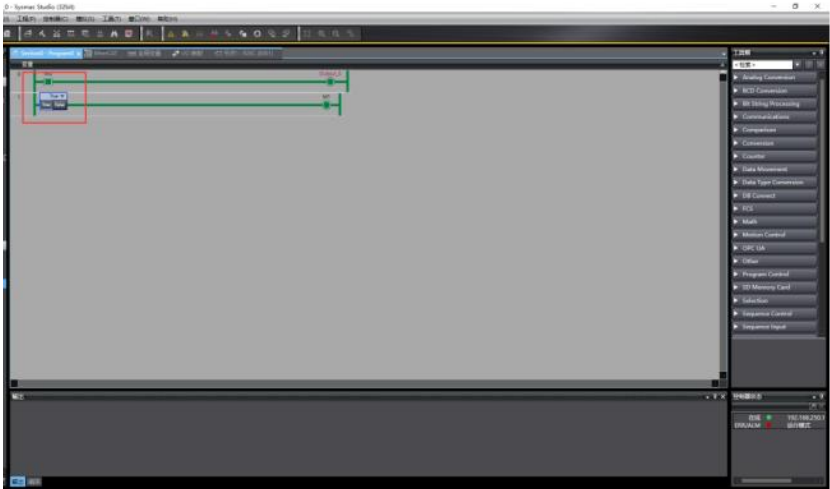

[1].如图 3-7-1，触发 M0 为 TRUE,Output0 为 TRUE，由于硬件接线时输出模块R3-0016-N的第一个端口与输入模块R3-1600第一个端口相连接，所以 Input0 也为 TRUE。

雷赛R3系列模块与欧姆龙NX或NJ配套使用说明

图 3-7-1

3.8 后续事项

注意：若 xml 有所更改导致重新更新，先要把原来的 xml 文件删除后才能导入新的 xml 文件；若程序里相关 R3 系列模块已经配置完成，更新完 xml 后还要将之前 R3 系列模块从站配置删除重新配置才能正常使用。

昨天 21:30 上传 R3EC-v1.8.0.0.xml

文件大小:

1.09 MB

下载次数:

1
