雷赛L8EC伺服驱动器使用软件常规调试流程

站***

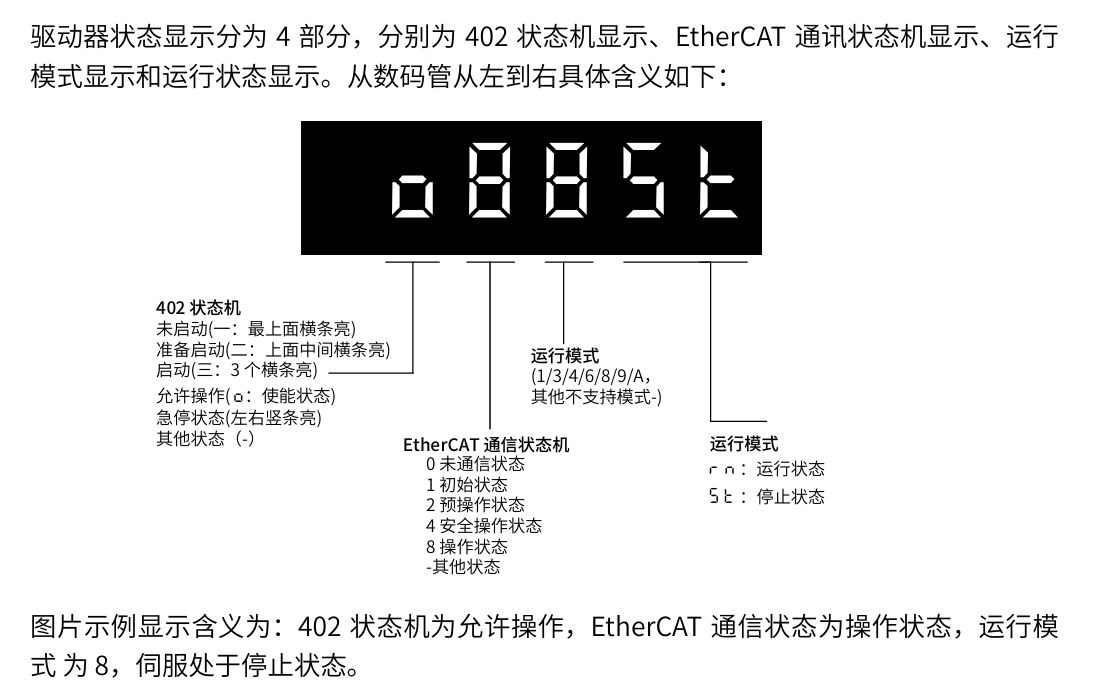

一、驱动器上电正常使能后显示如下：

雷赛L8EC伺服驱动器使用软件常规调试流程

二、用调试软件连接驱动器进行参数的修改：

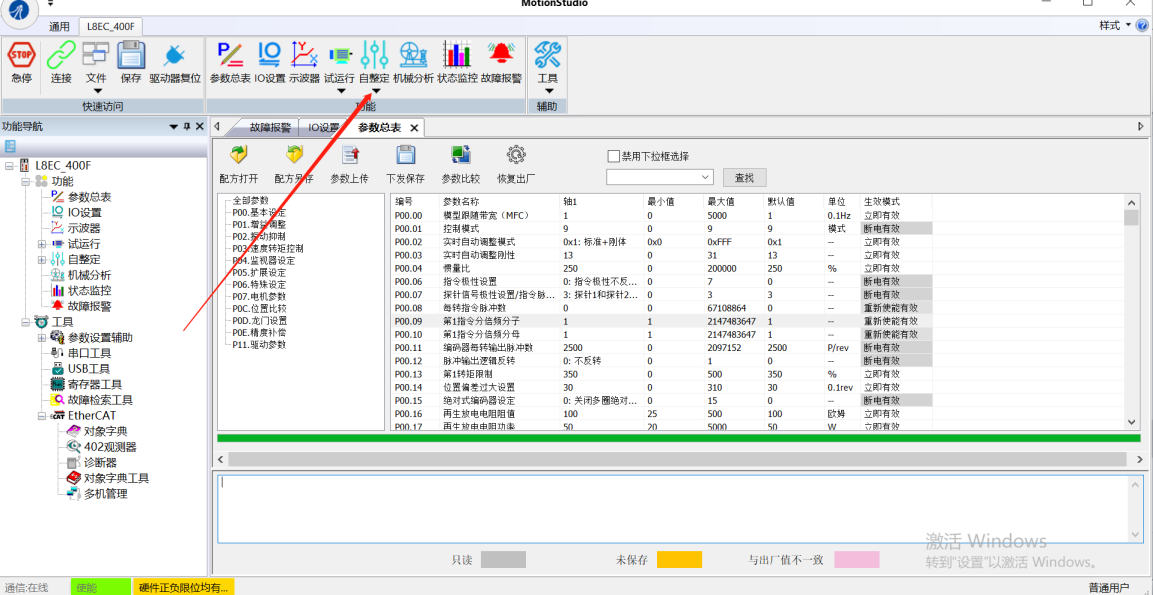

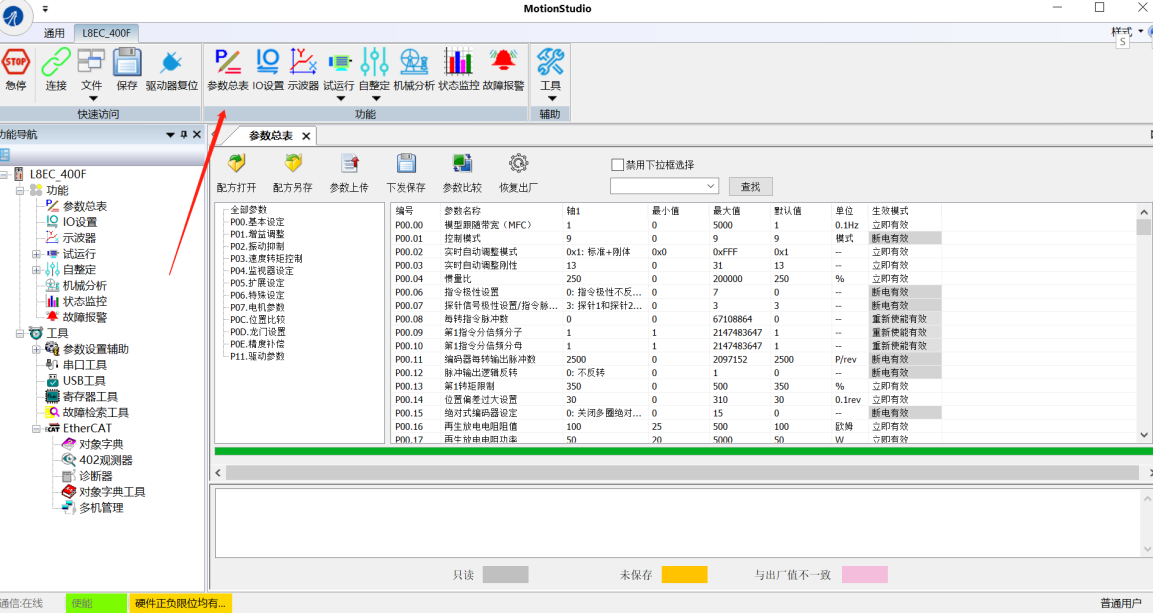

2.1 打开参数总表可对参数进行查看修改

雷赛L8EC伺服驱动器使用软件常规调试流程

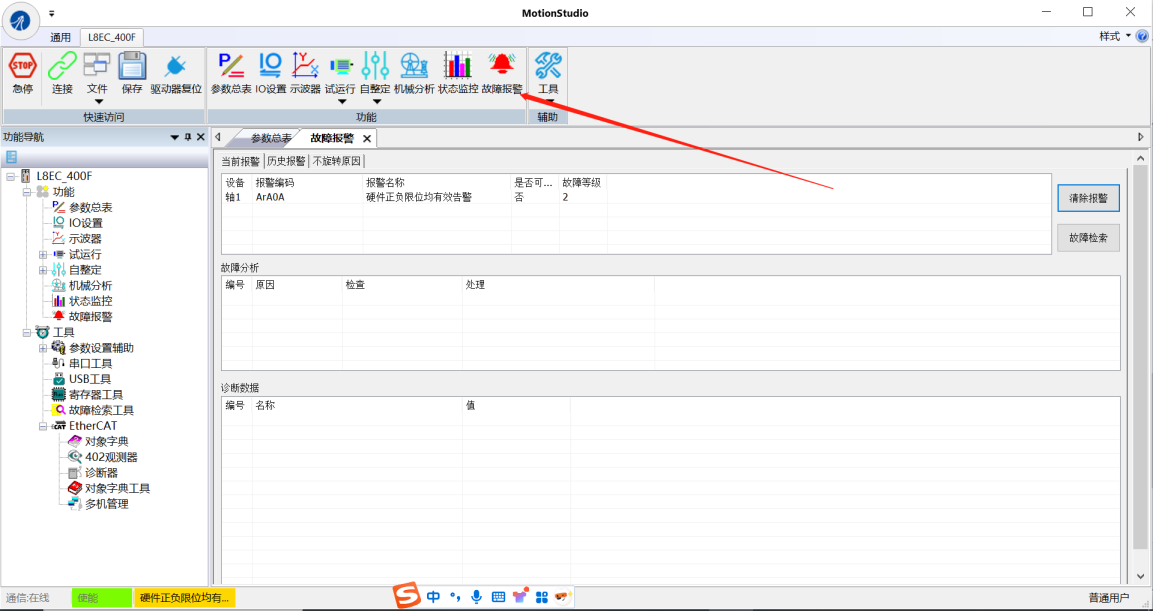

2.2 打开故障报警可查看当前报警记录

雷赛L8EC伺服驱动器使用软件常规调试流程

三、常用参数修改：

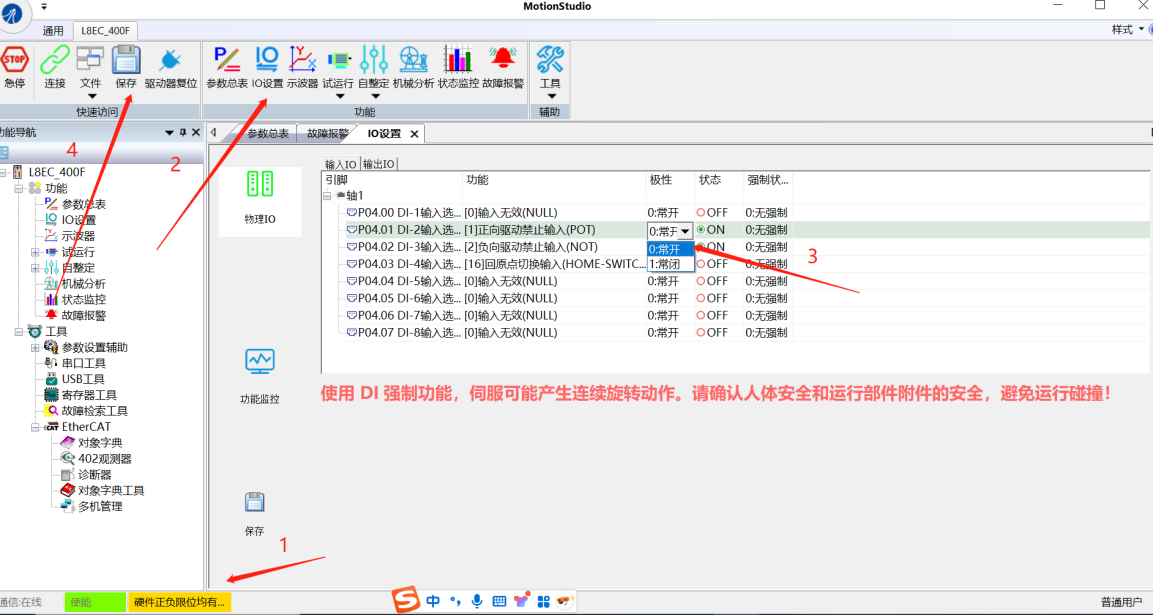

3.1 限位极性修改
下图显示正限位报警，实际上没有碰到正限位，实际限位接线是常闭，此时需要把常开改成常闭。

雷赛L8EC伺服驱动器使用软件常规调试流程

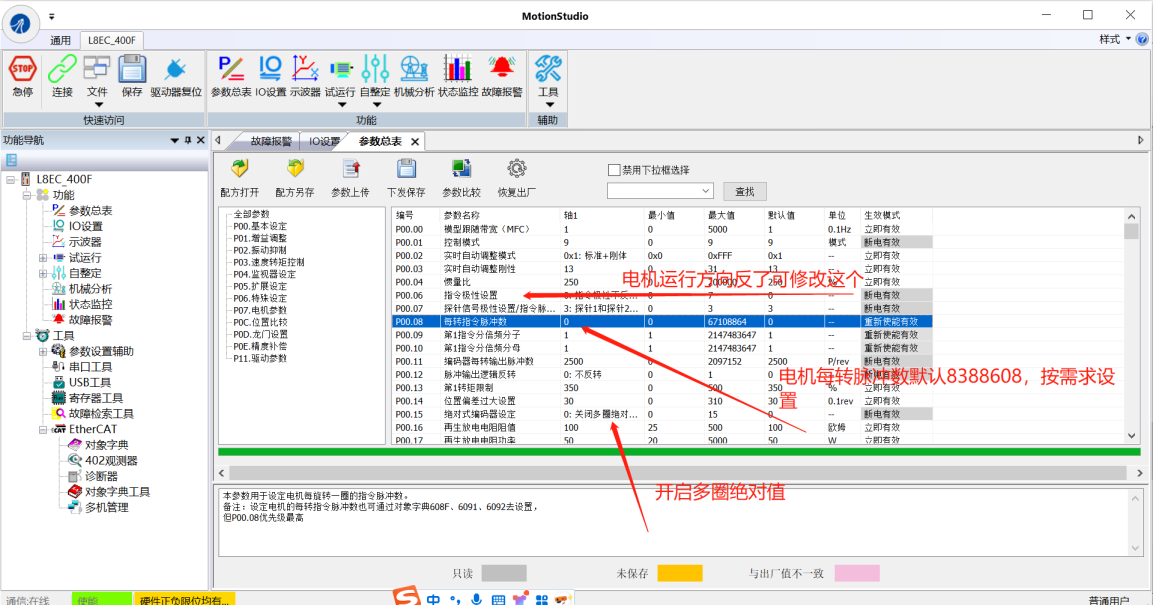

3.2 电机方向 P00.06、每转脉冲数 P00.08、绝对值功能 P00.15 参数修改
注：首次使用多圈绝对值功能会报 ER153 多圈报警，此时需要把参数 P00.15 设置 9，有些参数需要断电重启生效，可点击调试软件的驱动器复位功能达到断电重启。

雷赛L8EC伺服驱动器使用软件常规调试流程

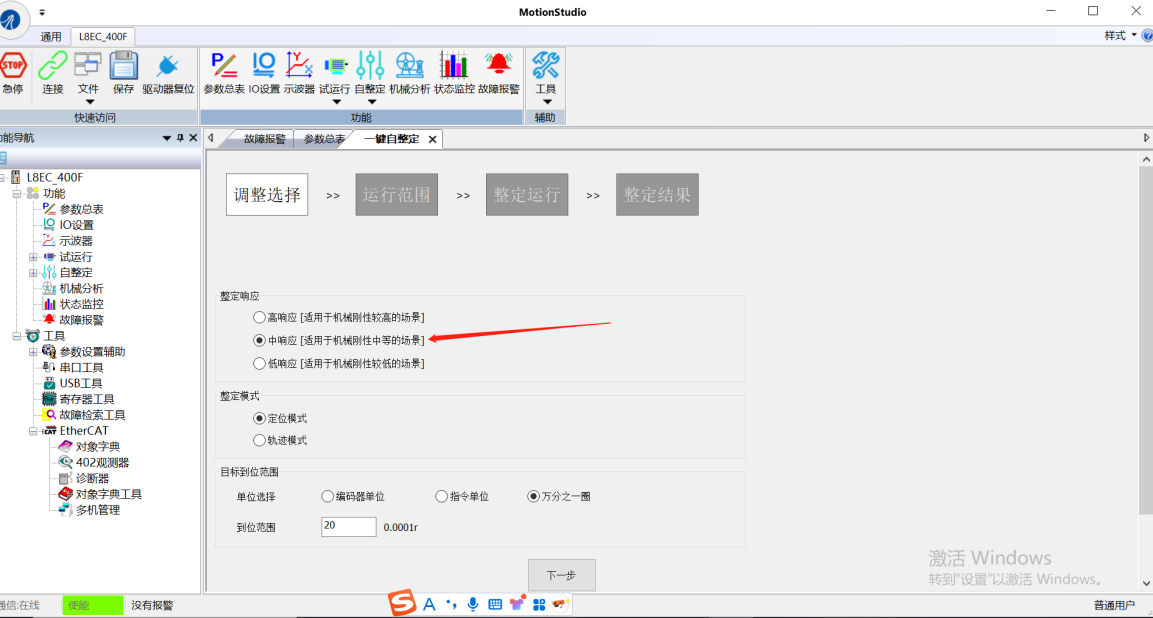

3.3 参数一键自整定
按照下图打开一键自整定，按照需求进行性能参数的自整定。

雷赛L8EC伺服驱动器使用软件常规调试流程

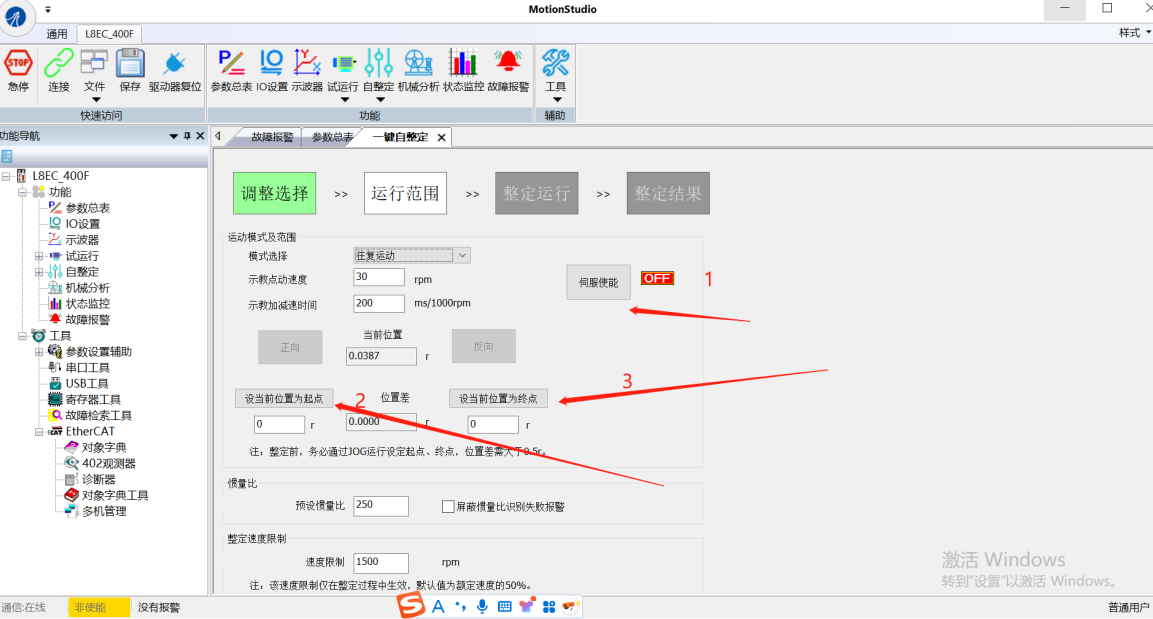

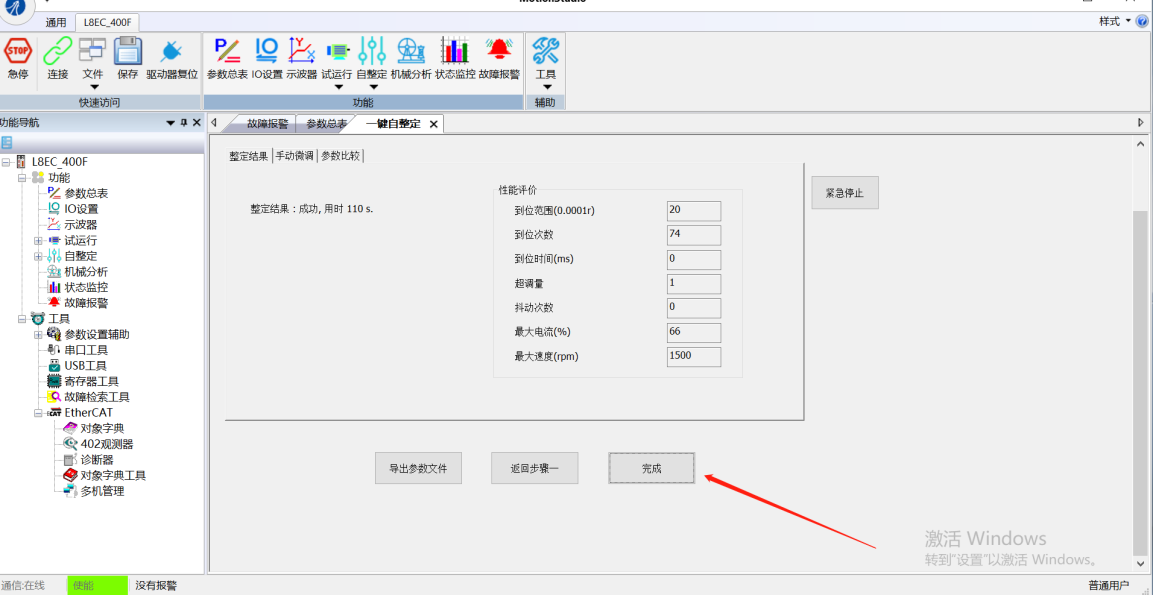

选择完成进行下一步，设置一个行程范围内的起点和终点设置后进行整定即可，如下图。

雷赛L8EC伺服驱动器使用软件常规调试流程

雷赛L8EC伺服驱动器使用软件常规调试流程

雷赛L8EC伺服驱动器使用软件常规调试流程
