汇川中大型PLC编程软件InoProShop介绍和安装下载

站*** · 发表于 1 小时前

通过本篇文章，您将能够下载与安装InoProShop软件，并了解该软件所支持的PLC设备以及它的功能和界面。
一、下载与安装
InoProShop软件
InoProShop编程软件是基于Codesys平台的编程软件，Codesys是可编程控制器的完整开发环境，符合完整版本IEC 61131标准，它支持6种IEC61131-3标准编程语言，支持面向对象的编程方式。目前国际一些主流供应商纷纷加入CodeSys阵营，比如ABB、Beckhoff、Omron、Lenze、Rexroth、Schneider、Festo、EPEC、IFM等。

汇川中大型PLC编程软件InoProShop的介绍以及安装下载教程

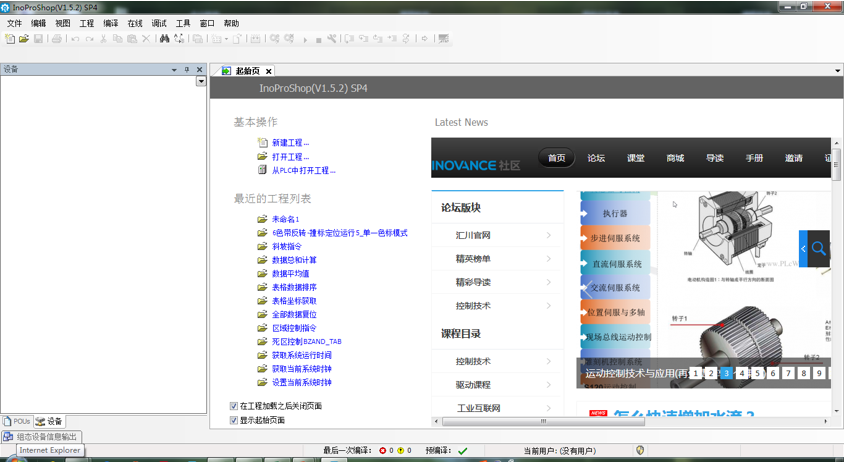

软件界面

软件下载与安装

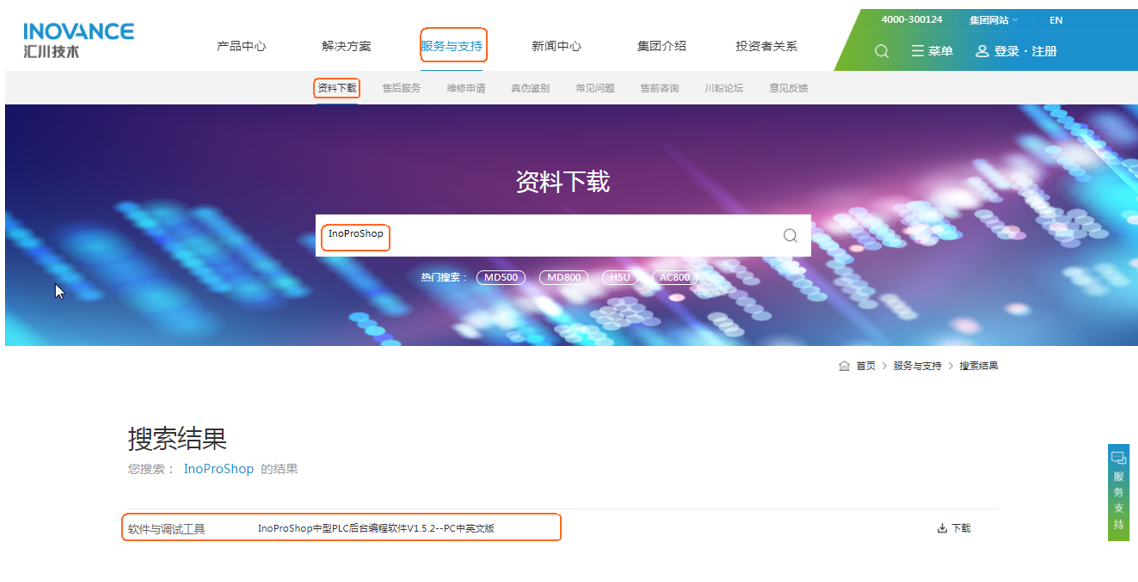

需下载InoProShop软件，可登陆到汇川官网 www.inovance.com 上搜索InoProShop ，即可获取下载链接。
安装时则根据向导一步步安装即可，无特殊操作,根据实际情况选择下载！

汇川中大型PLC编程软件InoProShop介绍以及安装下载

二、支持的PLC设备
PLC设备

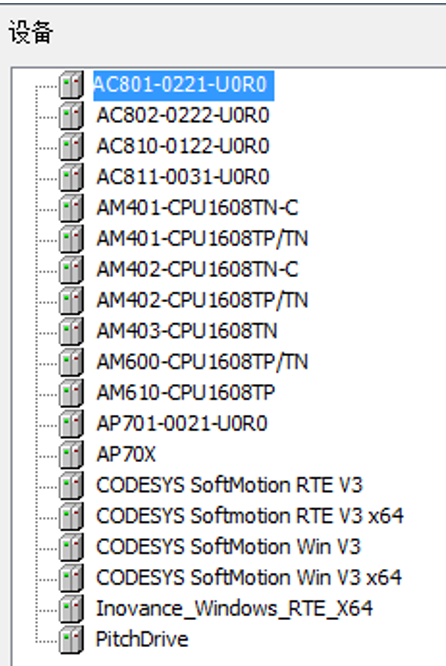

AM系列PLC及我司智能控制器（AC/AP）的编程软件为InoProShop，详细情况见下图。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

三、界面介绍

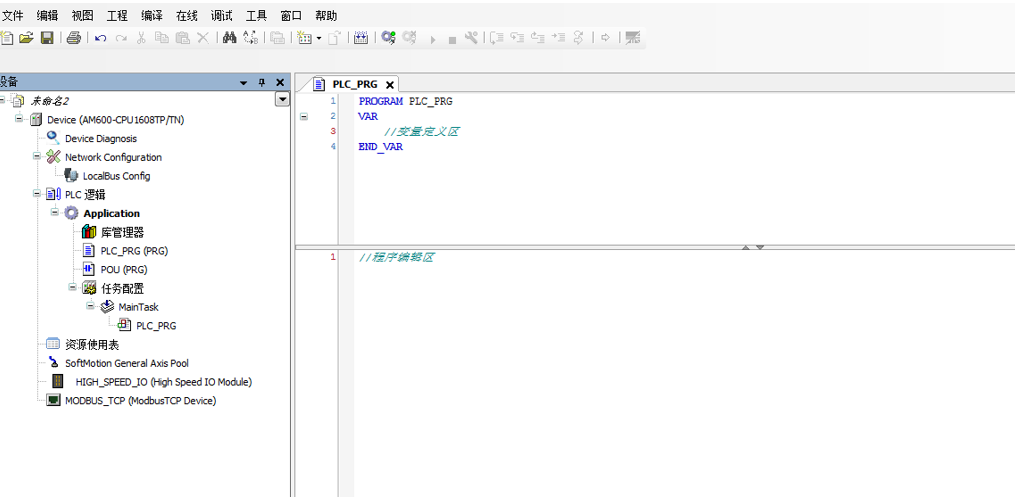

软件主界面

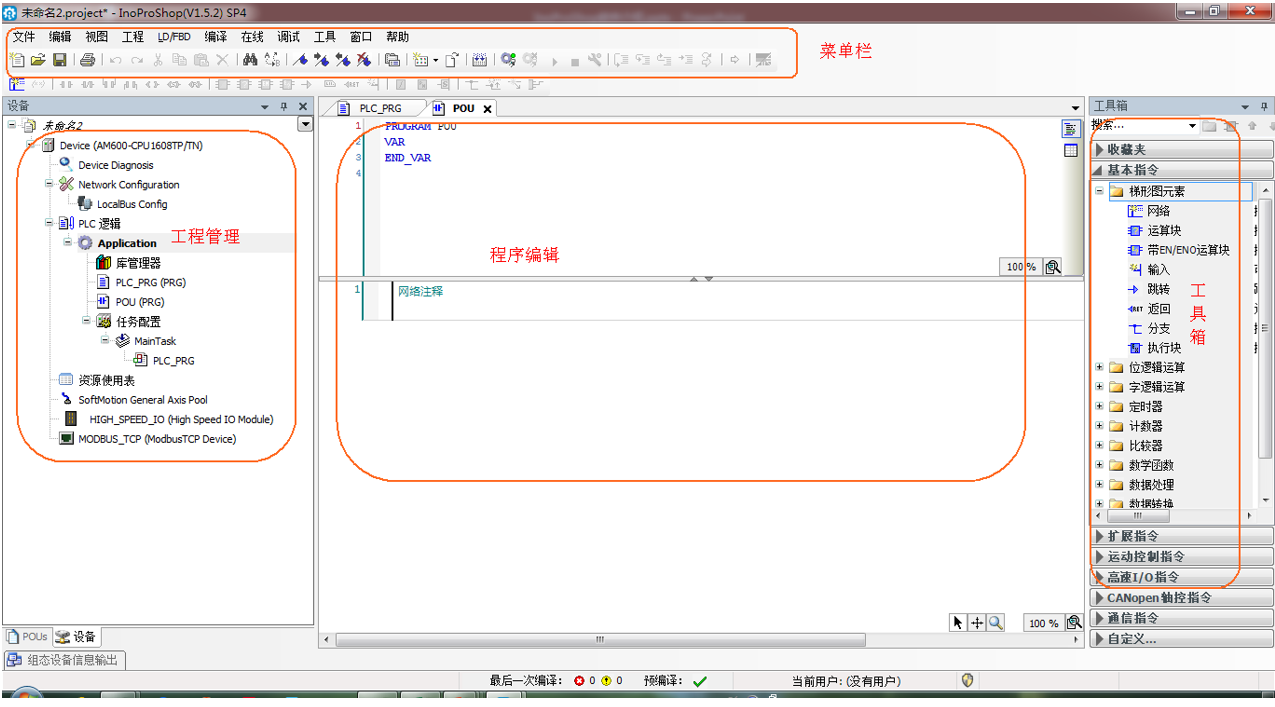

InoProShop软件，主界面中，包含菜单栏、工程管理、工具箱和程序编辑4个部分。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

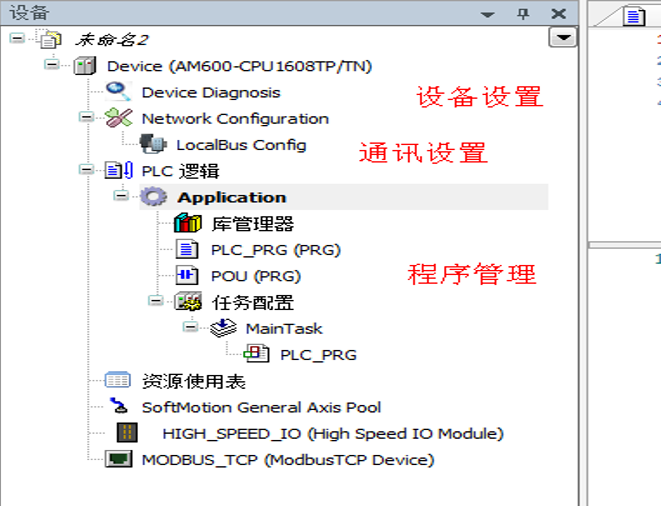

工程管理
工程管理栏用于管理本工程用到的变量、程序及相关的配置信息。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

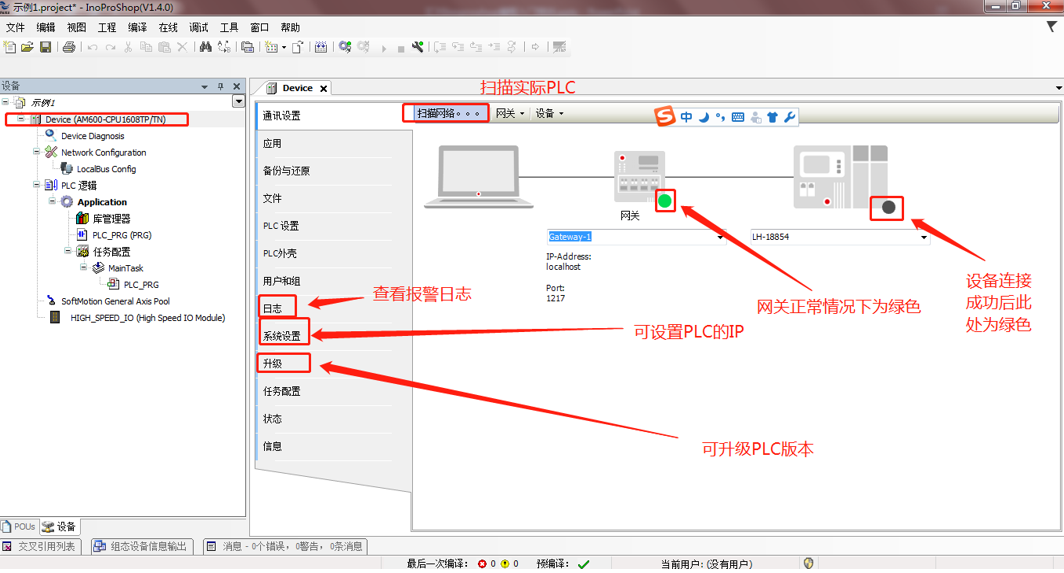

设备设置
PLC扫描、报警日志、IP地址设置、版本升级等备栏常用的设置，如下图。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

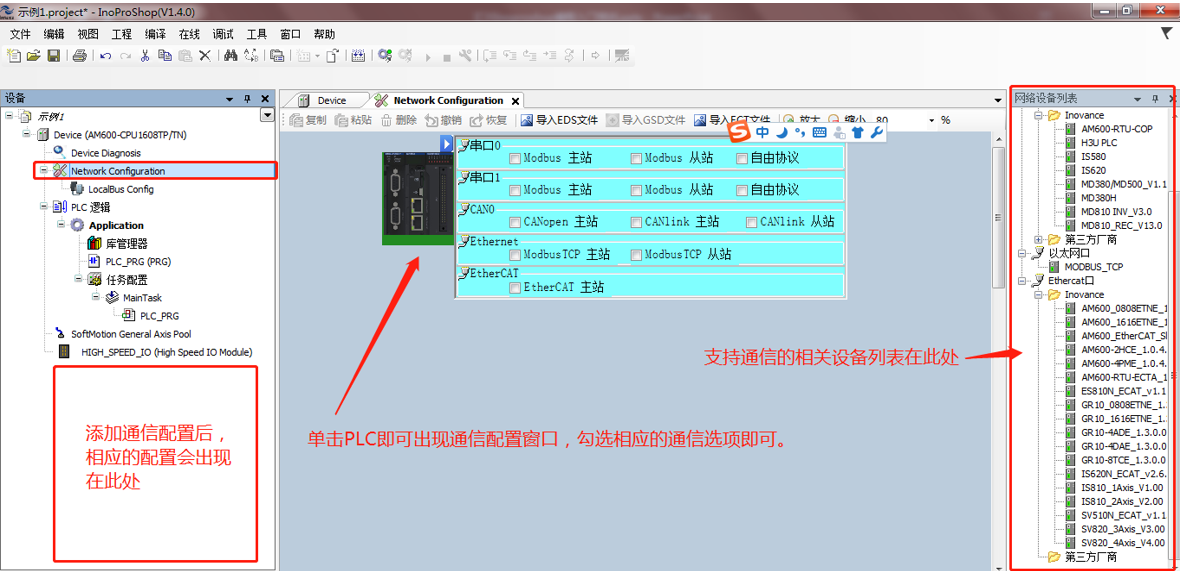

通信设置
添加相关通信设置后的相关配置等通信设置，如下图。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

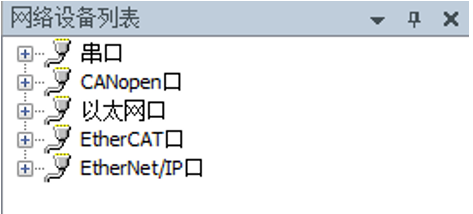

在通信配置窗口勾选相应的协议，或者添加通信设备，都会出现在左下窗口。图示已勾选了多个通信协议，且添加了一个EtherCAT伺服IS620N。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

工具箱
工具箱中Ethercat从站设备添加。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

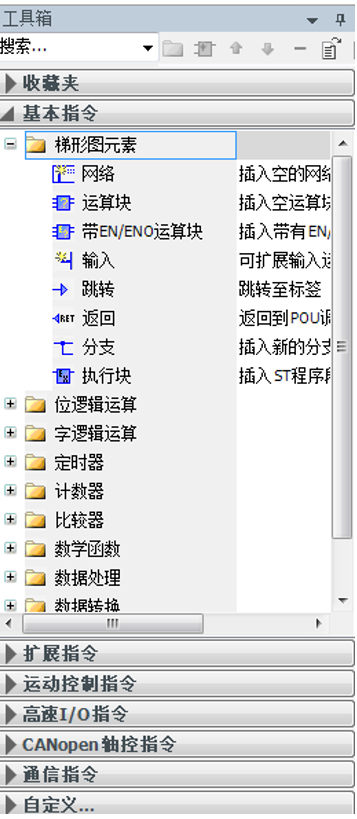

工具箱中提供相关指令输出。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

菜单与快捷功能
菜单栏中用户可以执行软件功能，如打开、关闭、保存程序。

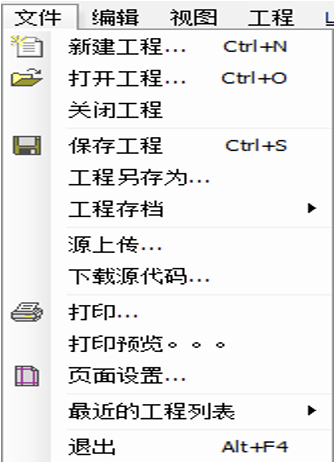

文件选项卡可以进行工程的新建、保存、另存为等操作，还可以生成下载文件。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

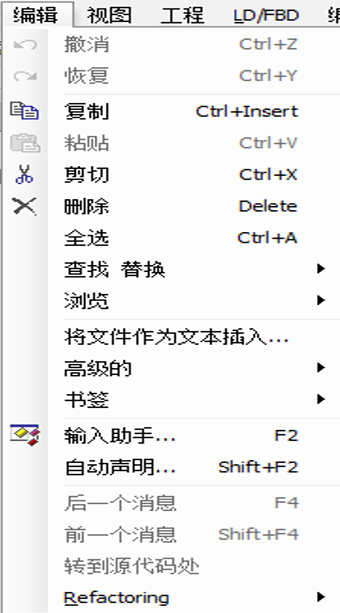

编辑选项卡中主要是编程操作，包括复制，粘贴，输入助手，查找替换等功能。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

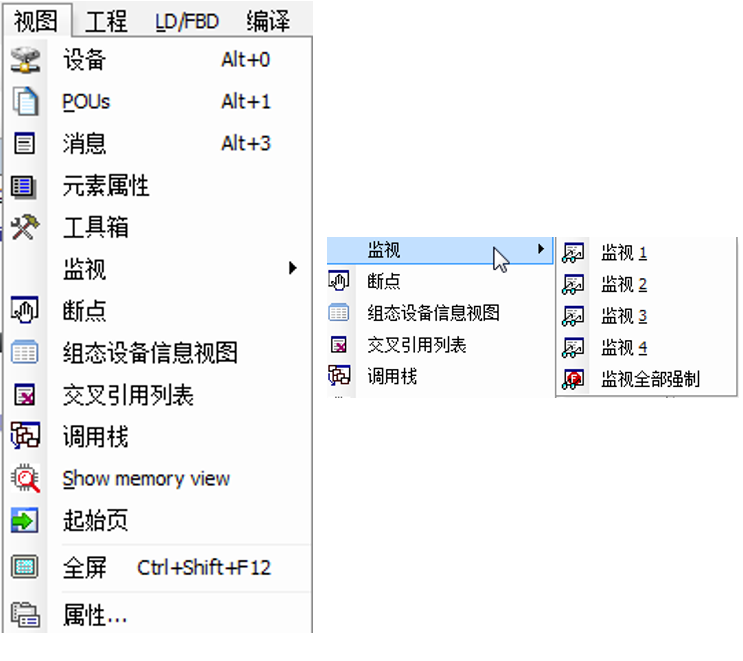

视图选项卡包括设备、POU、消息、监视等功能。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

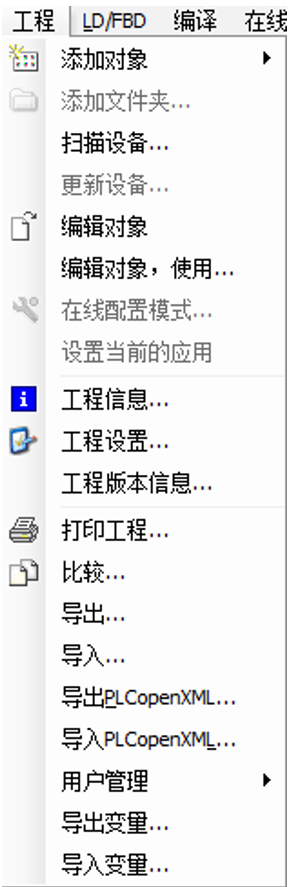

工程选项卡里面包括添加对象、变量导入导出、工程版本等信息。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

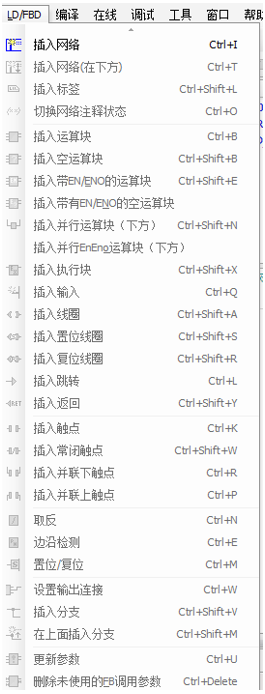

LD选项卡包含对梯形图编程的操作，插入功能块、触点等。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

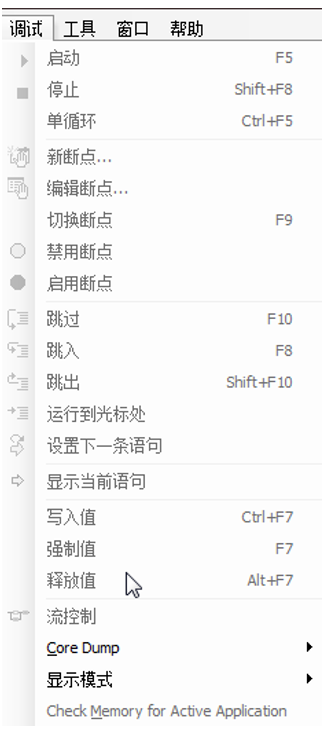

调试选项卡包含对仿真的相关变量进行强制与写入。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

快捷功能包含了我们编程常用的功能，用户可以直接点击对应的图标使用，无需到菜单栏里查找，更加方便。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

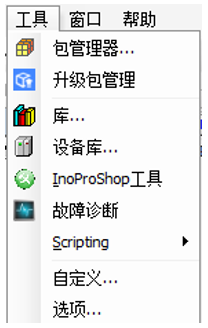

在工具选项卡里，可以对相关工具进行呼出使用。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

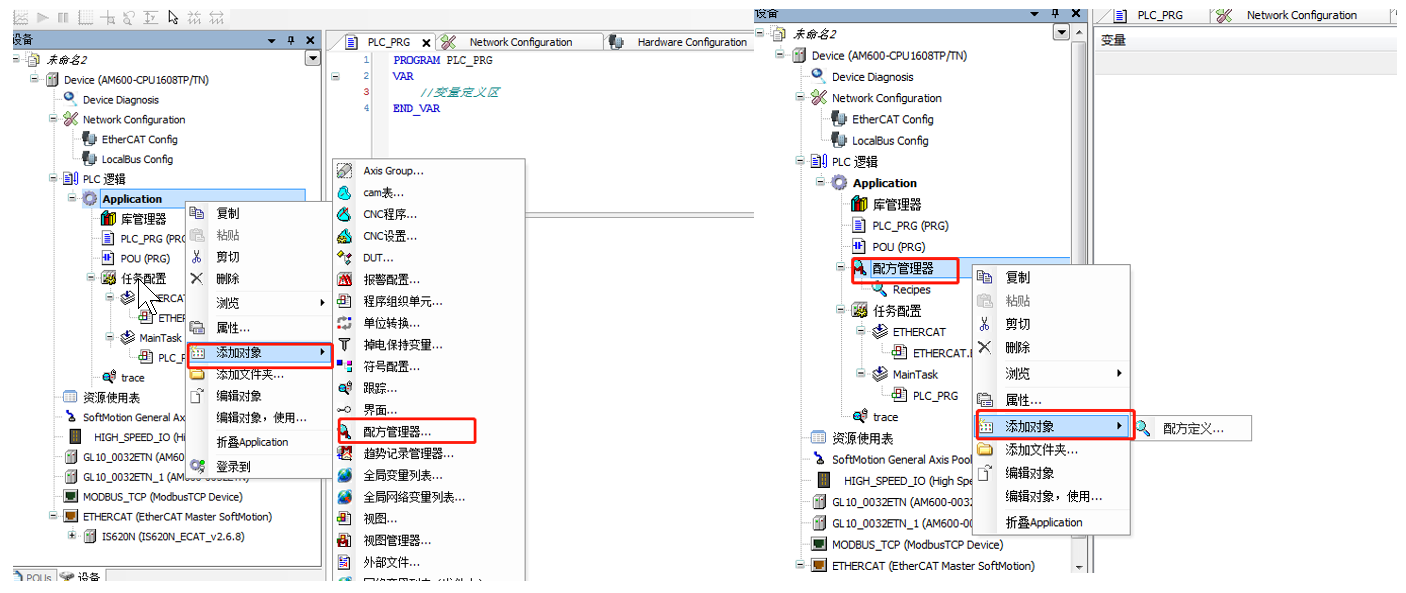

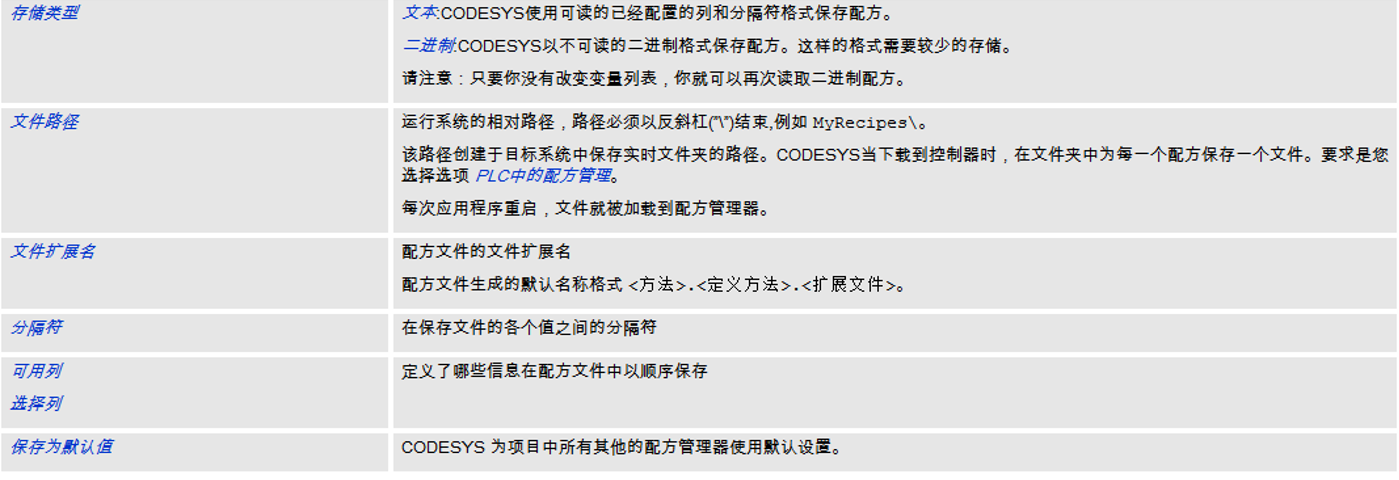

四、软件功能
编程

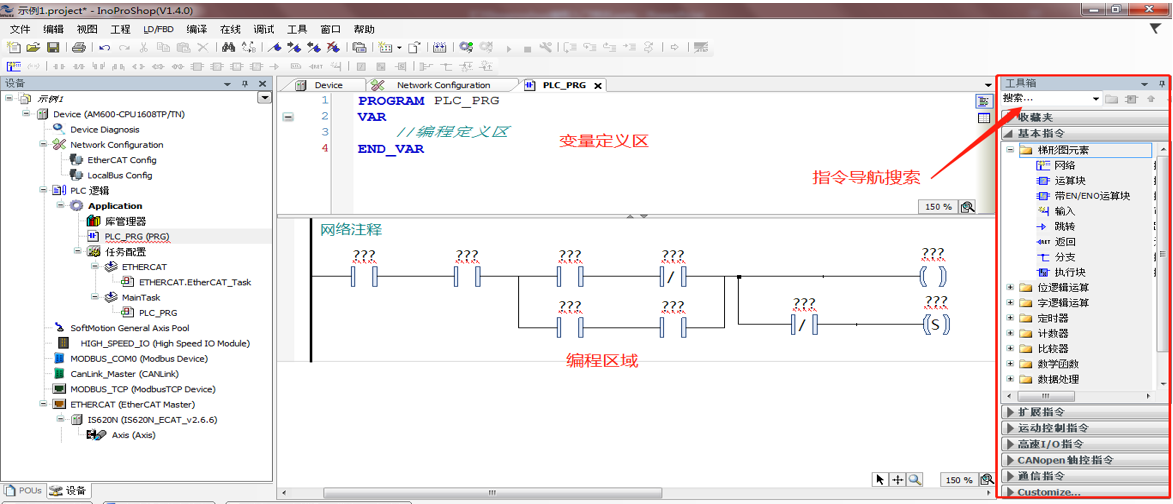

在InoProShop中，用户可使用梯形图语言进行编程，需要对涉及变量进行定义，然后将工具箱内涉及指令进行使用。直接点击使用或者参考LD\FBD选项卡内快捷键进行使用。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

在InoProShop中，用户可使用ST语言进行编程，需要对涉及变量进行定义，及相关程序编写。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

Ethercat组态

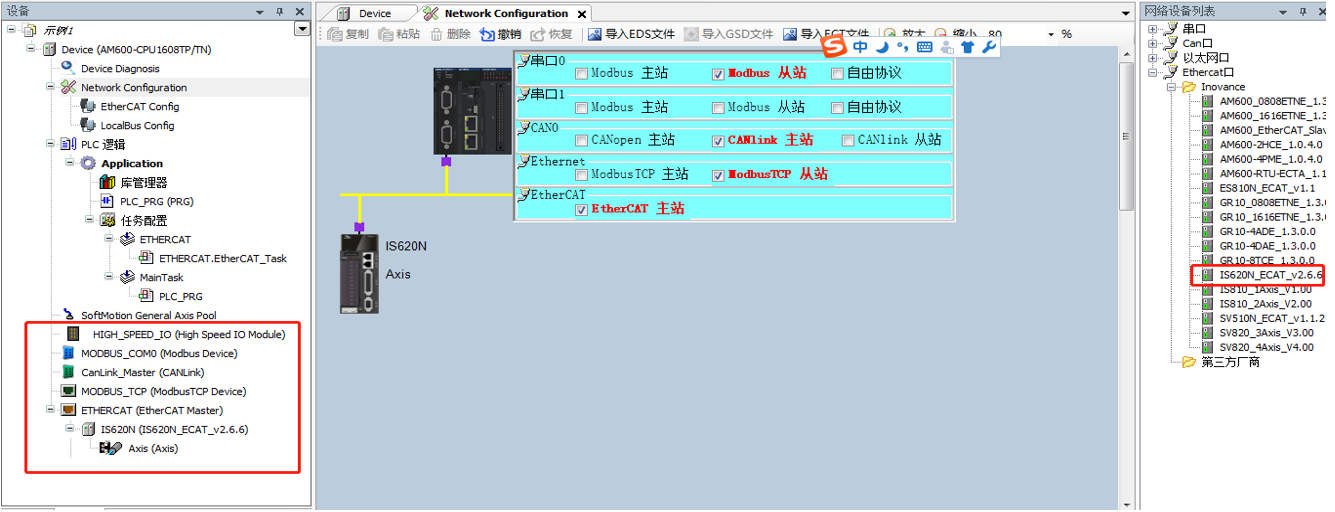

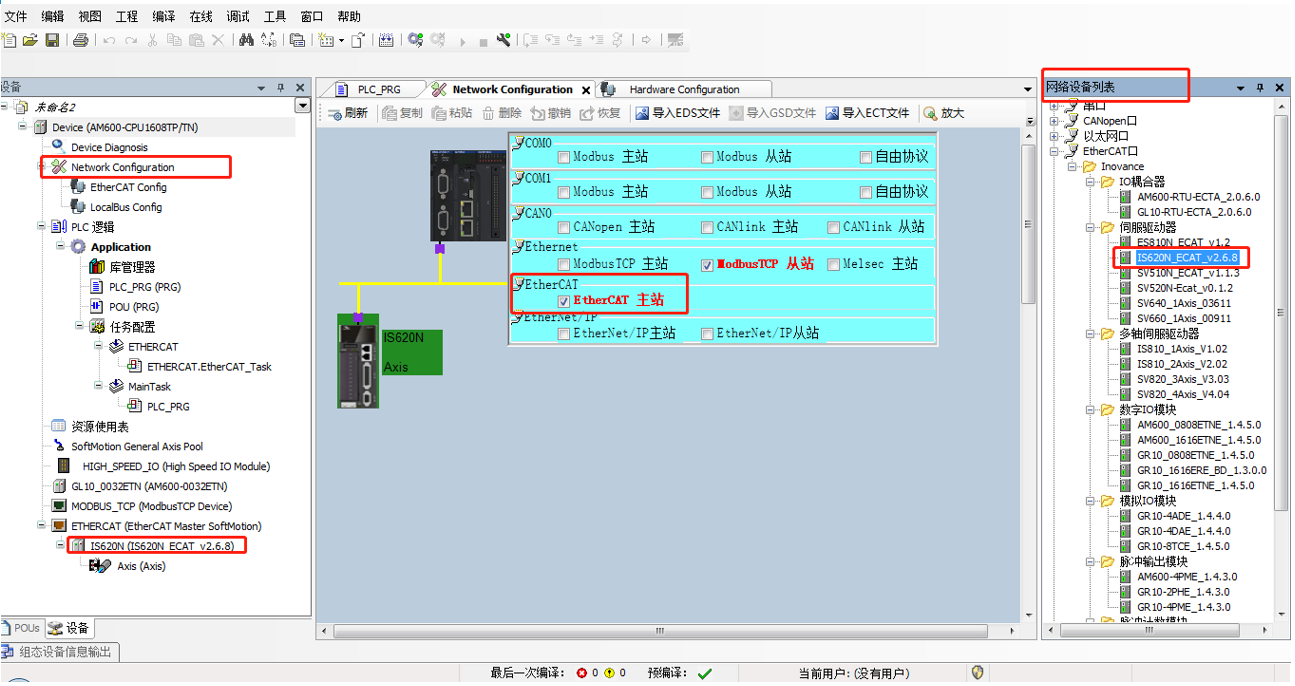

双击Network Configuration勾选EtherCAT进行组态。在网络设备列表中对具体设备进行勾选，以IS620N为例，组态后的情况如下图。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

模块组态

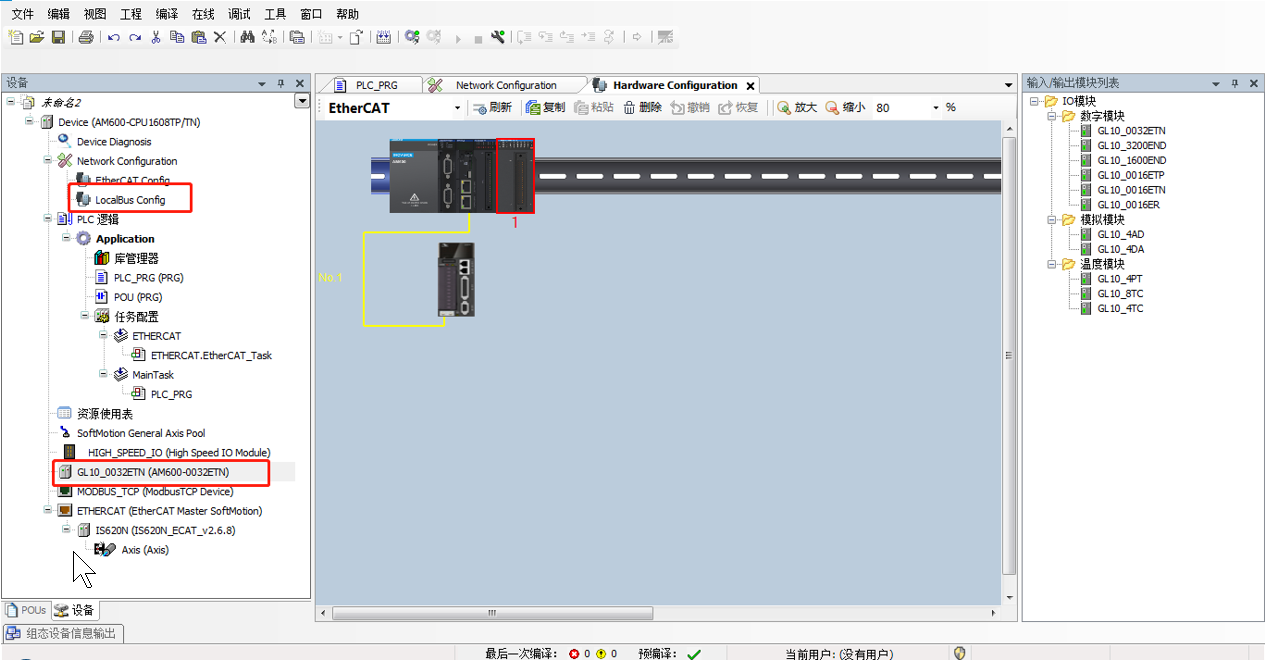

双击LocalBus Config勾选相应IO模块进行组态，情况如下图。

汇川中大型PLC编程软件InoProShop介绍以及安装下载

Trace

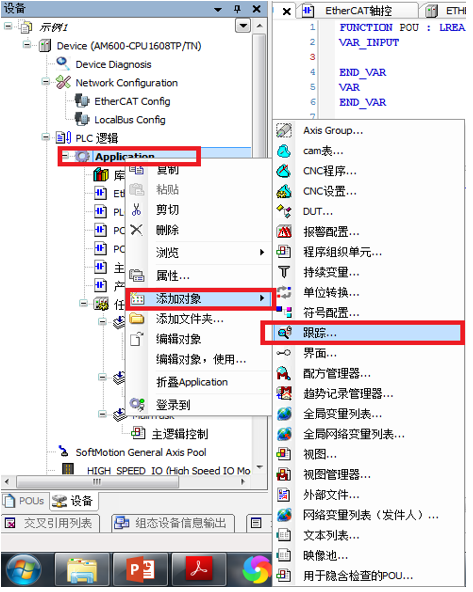

1.添加变量跟踪
右击Application-添加对象-跟踪

汇川中大型PLC编程软件InoProShop介绍以及安装下载

汇川中大型PLC编程软件InoProShop介绍和安装下载

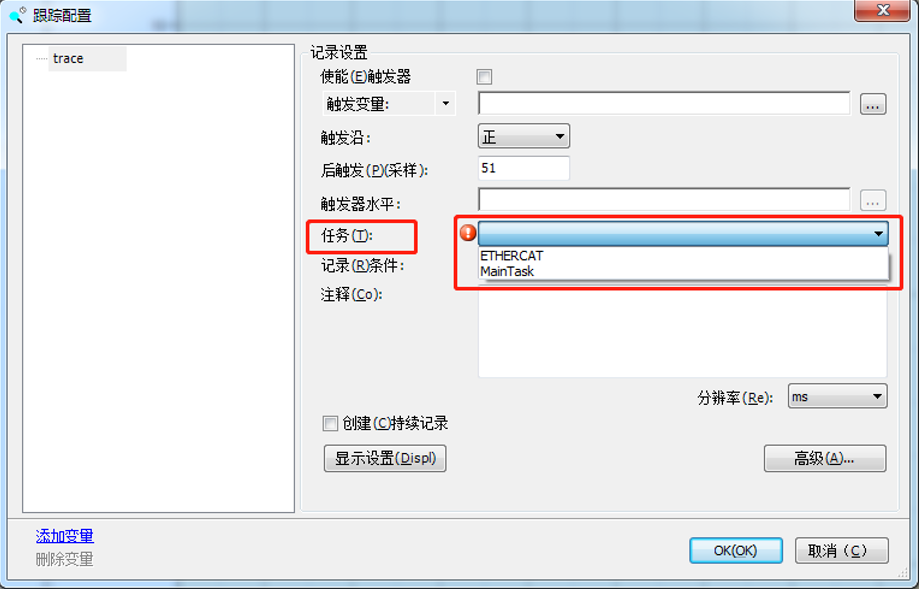

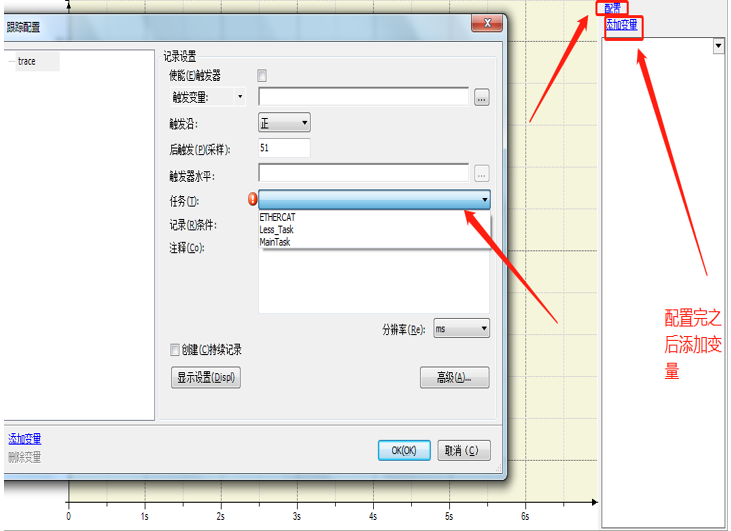

注：跟踪相关的名称、变量、路径必须全部为英文！
使能触发器：触发使能功能开关，勾选有效，若不勾选，则直接触发采样。
触发沿信号：沿信号选择。
触发后采样个数：当满足触发条件时时，继续采样此处设置的个数后停止。
触发变量：触发对象。
记录条件：当记录条件有效时才可以开始TRACE跟踪，必需为BOOL型变量，可以不输入。
任务：设置Trace采样的关联任务，关联任务执行一个周期，Trace采集一次。

汇川中大型PLC编程软件InoProShop介绍和安装下载

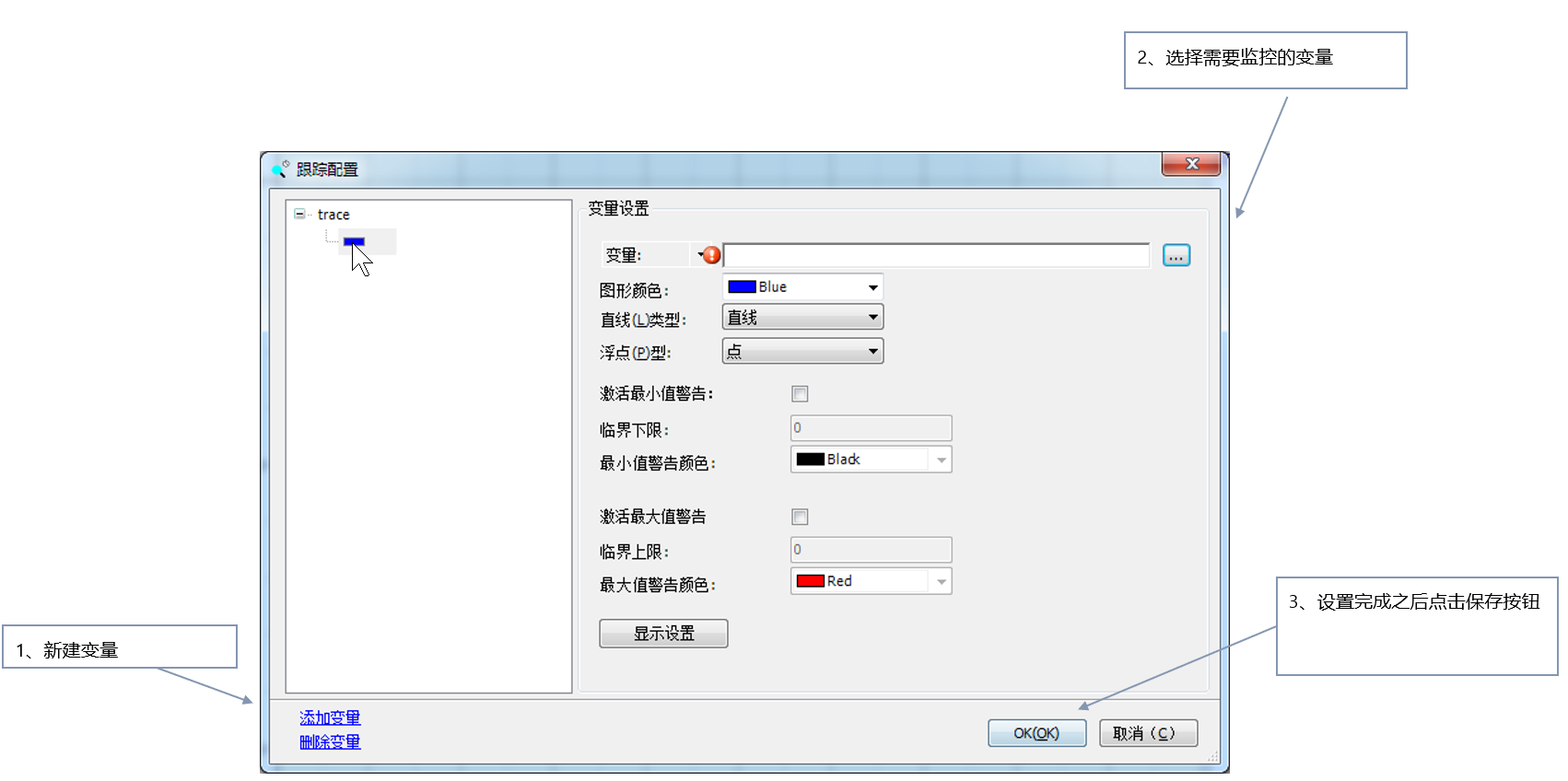

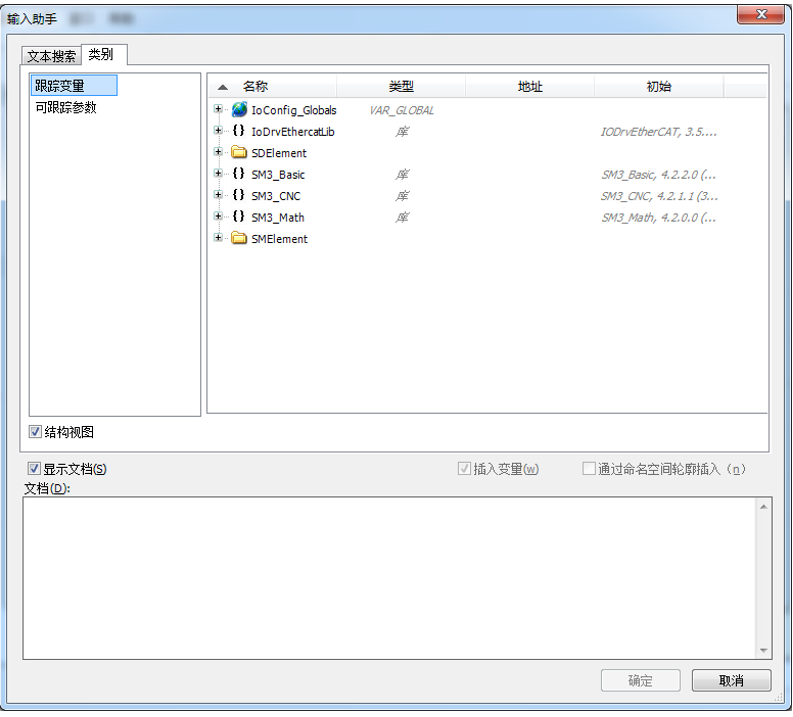

2.添加监控变量

汇川中大型PLC编程软件InoProShop介绍和安装下载

3.监控变量选择
变量设置完成之后，可在右侧工具箱看到变量对应的信息。
颜色：即该变量在Trace中的图例颜色。
变量名：即该变量的变量名。

汇川中大型PLC编程软件InoProShop介绍和安装下载

4.下载跟踪
变量设置完成之后，可以在Trace视图中右键，点击下载跟踪按钮，即可把跟踪下载到PLC中。

汇川中大型PLC编程软件InoProShop介绍和安装下载

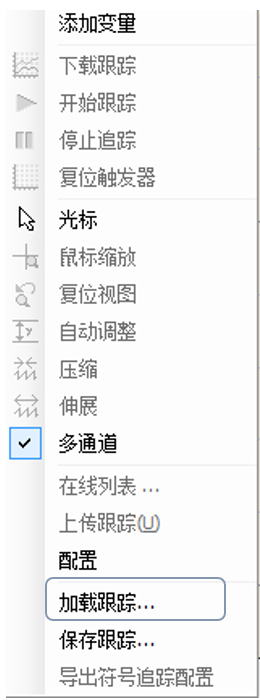

5.Trace视图菜单介绍
下载跟踪：将设置好的跟踪变量下载下去同时启动跟踪。
开始跟踪：当点击停止跟踪后，启动原有变量继续跟踪数据采集。
停止跟踪：开始跟踪后，停止采集数据。
恢复试图：当鼠标滚轮对视图进行缩放平移后，恢复初始采集运行速度和数据间隔。
单通道/多通道：单个坐标系/多个坐标系采集变量。

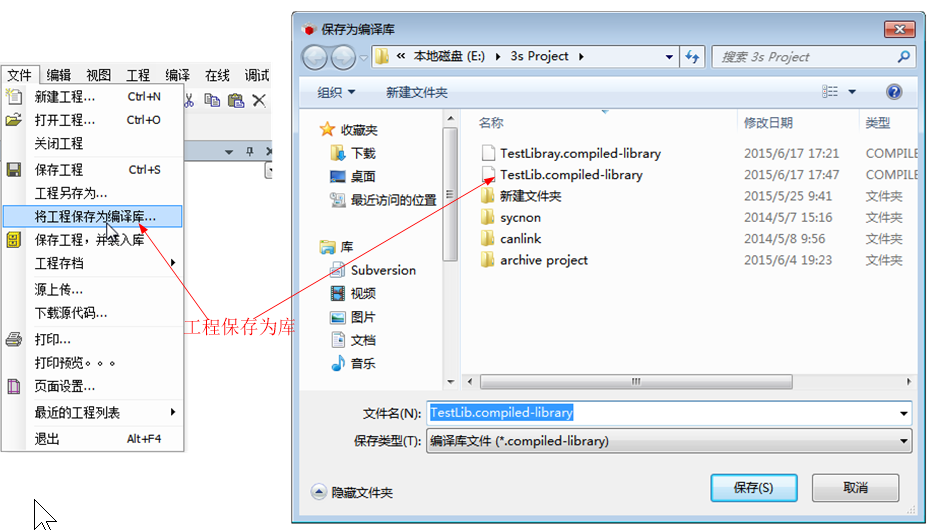

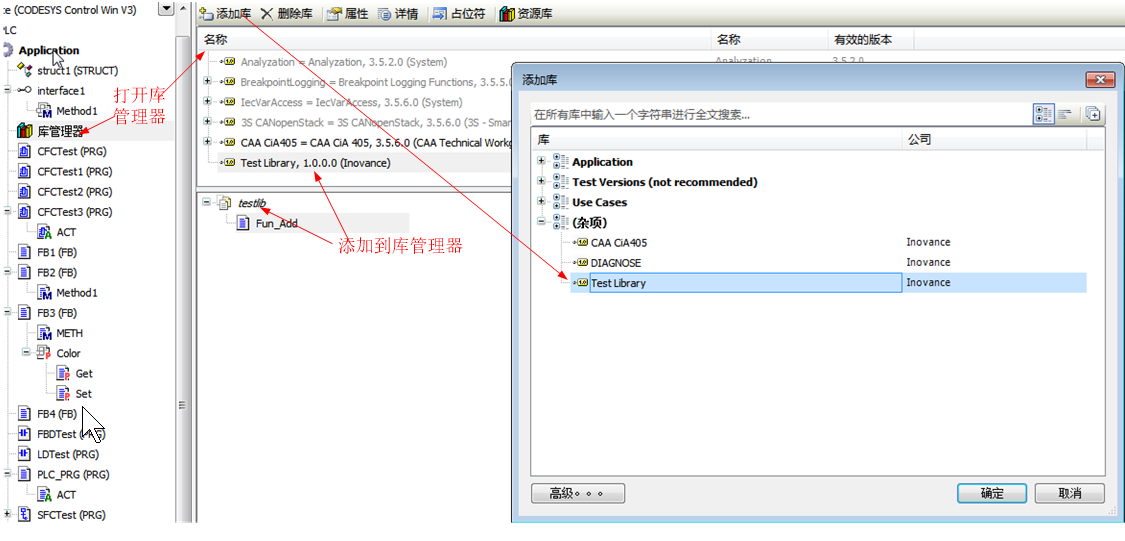

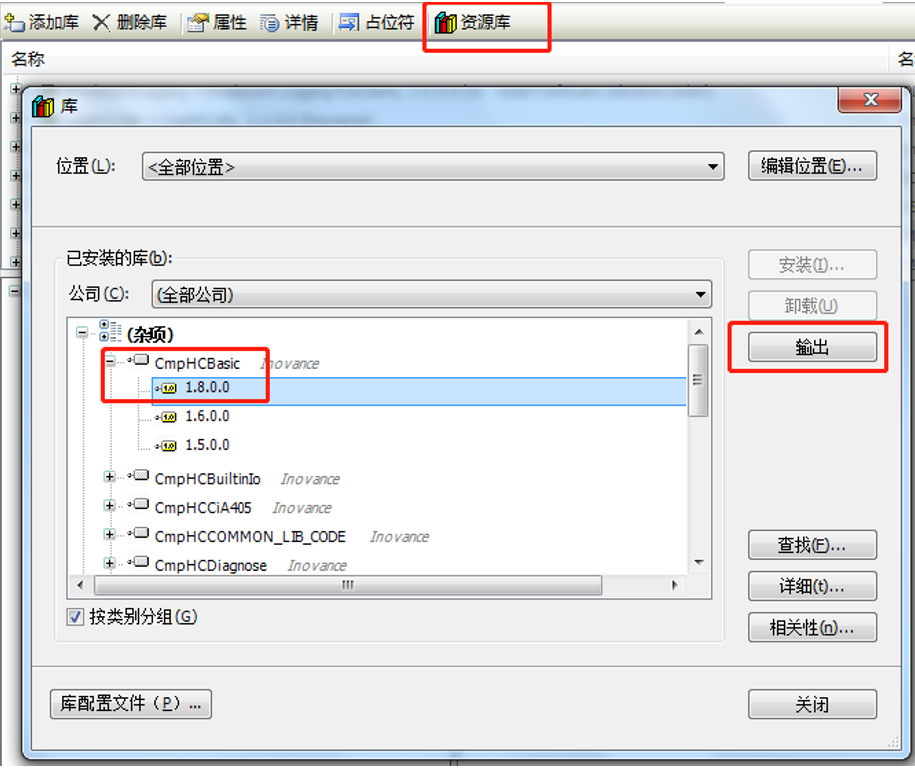

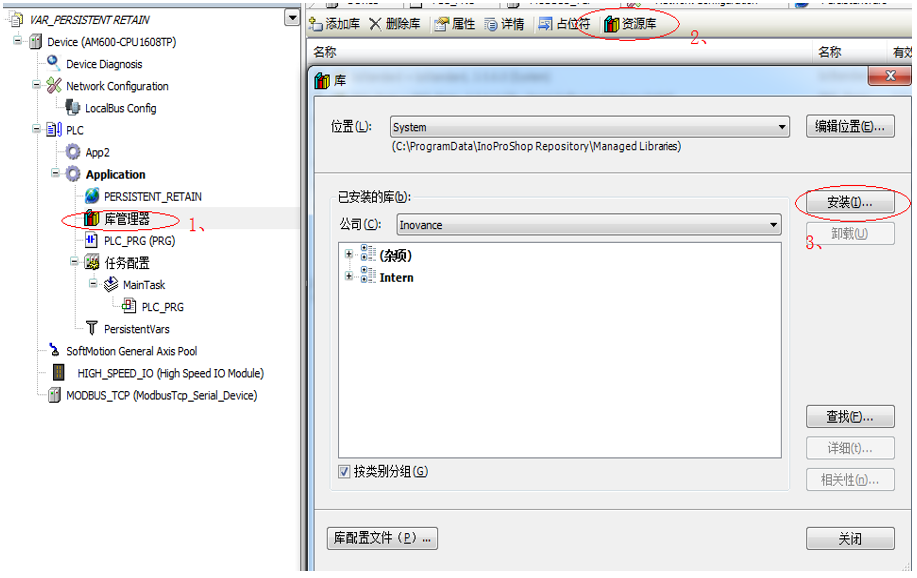

五、库的封装
封装的目的

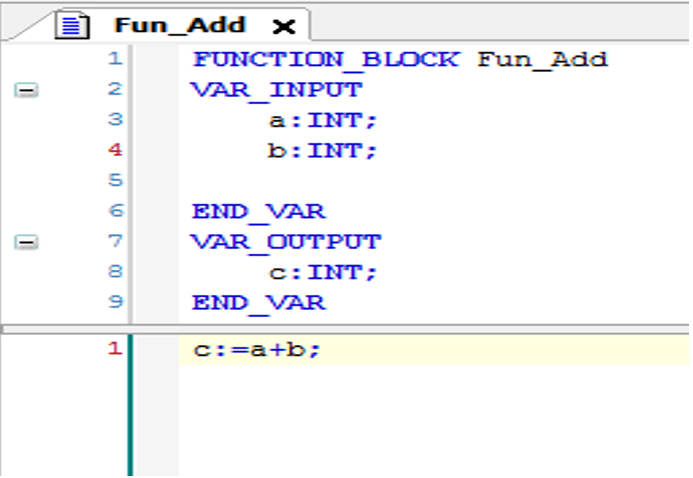

举例：涉及核心算法和过程的功能块都可以进行封装，这样程序给到其他人是看不到源码的。

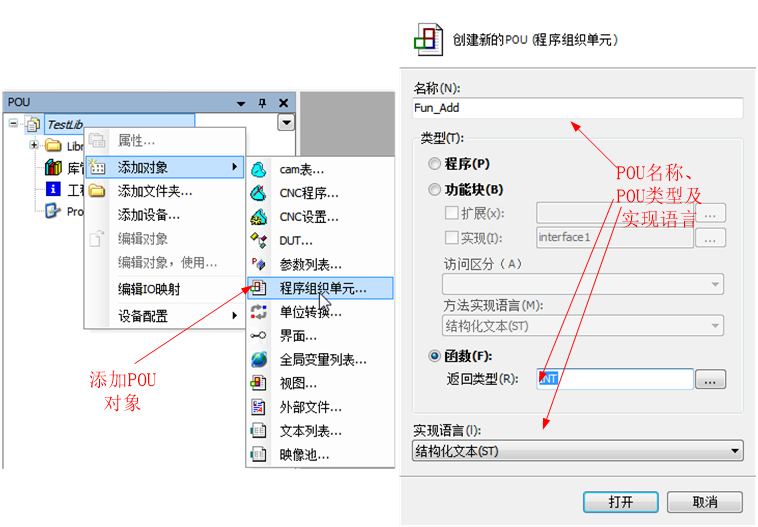

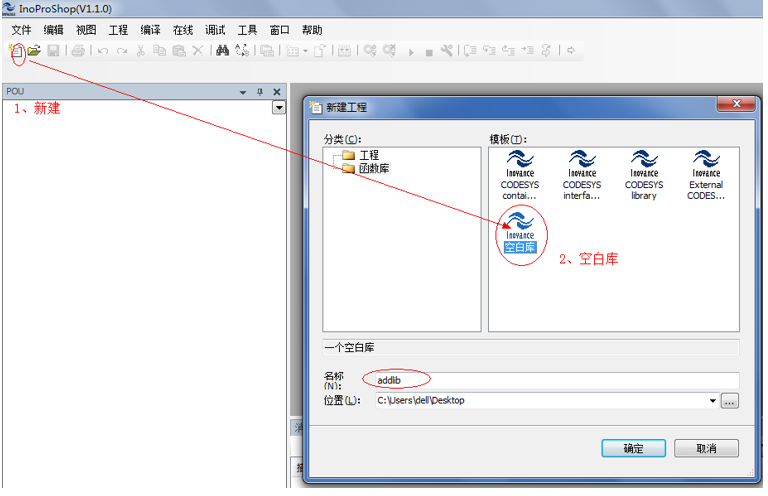

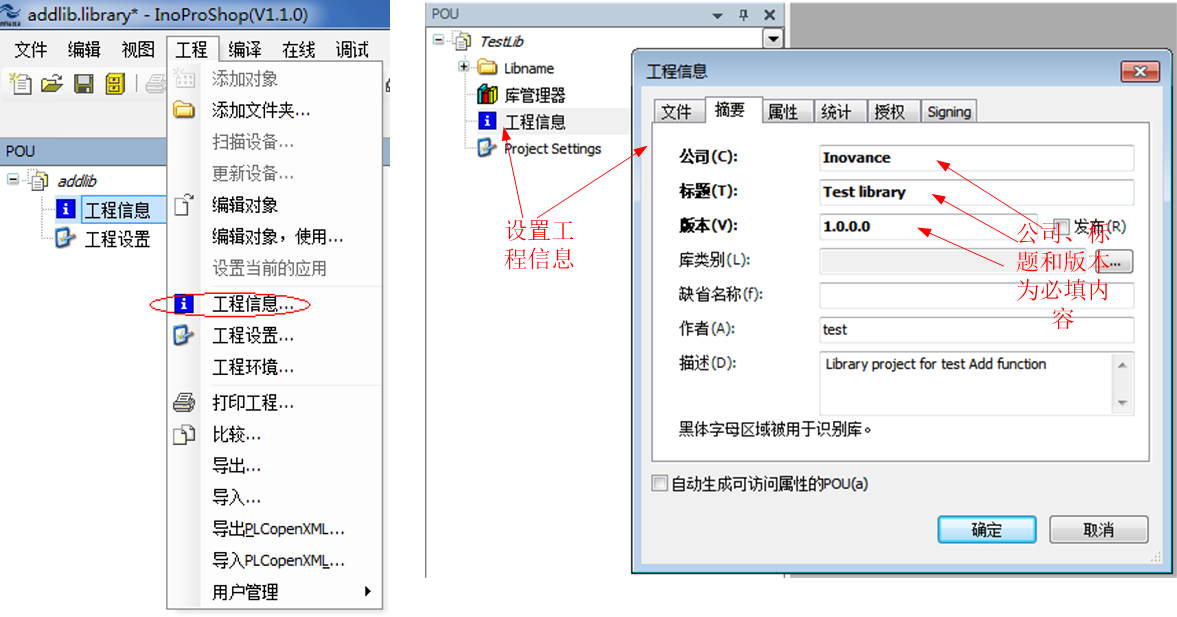

创建空白库

汇川中大型PLC编程软件InoProShop介绍以及安装下载
